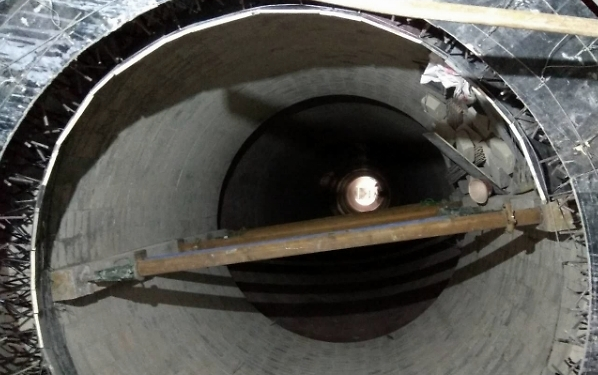

窑口是水泥窑关键和特殊的部位。该部位使用条件苛刻而复杂，衬体材料损坏较快，采用浇注料比采用定型砖更加适合。加入钢纤维则更加提高浇注料应力和强度。水泥窑高温带用耐磨浇注料至少应该含有刚玉、碳化硅两种矿物，以及莫来石和红柱石两者的其中之一。

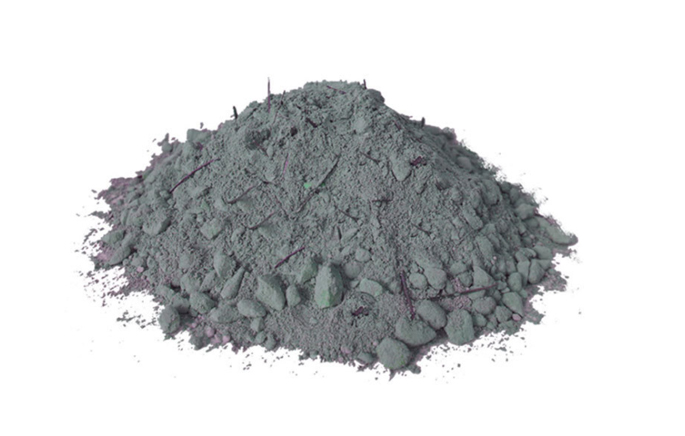

水泥窑窑口钢纤维浇注料：

钢纤维加入量对耐火浇注料抗折强度的影响不同，钢纤维加入耐火浇注料中可以改善耐火浇注料的力学性能，但并不是越多越好，其掺入量宜在 1% ～ 1.5%最为理想。耐热钢纤维的熔融温度和临界氧化温度在1350℃左右，如果超过1400℃就不能加入钢纤维，否则，由于钢纤维的熔化和氧化，反而损伤耐火浇注料的组织结构。

钢纤维加入为 1%时，其烧后耐压强度最大，主要是由于钢纤维具有较高的热导率及补强增韧作用，使得由于温度急剧变化产生的热应力减小，这样不仅可以更好地提高水泥窑窑口用耐火浇注料的性能，同时也有利于企业降低生产成本， 更是对资源的一种合理、有效地利用。

耐火浇注料的物理机械性能和所使用的水泥品种和骨料种类也有很大的关系。活性 a-A12O3 微粉、uf-SiO2 微粉、纯 CA 水泥、SiC 细粉和刚玉粉，对耐火浇注料基质内的烧结反应以及 SiC 细粉的加入量和粒度对浇注料性能也起着关键作用。所以合理的配比相当重要。

总之，钢纤维加入的合理的比例是耐火浇注料的关键。加入合理比例对耐火浇注料起内部应力合理分布和阻止裂纹扩展的作用，也对增加耐火浇注料强度的有很大的影响。

以上是浇注料厂家四季火耐材对水泥窑窑口钢纤维浇注料的说明，公司位于新密，专业生产不沾铝浇注料，低水泥浇注料，高铝浇注料，轻质浇注料，耐火浇注料，耐磨浇注料等。四季火耐材先后开发出焦化、建材、钢铁、有色、电力等行业用硅酸铝系列、硅质系列、碱性系列、轻质隔热砖系列等定型制品及不同材质的浇注料、自流料、可塑料等不定型材料，并成为上述设计科研部门推荐的耐火材料定点配套企业。
